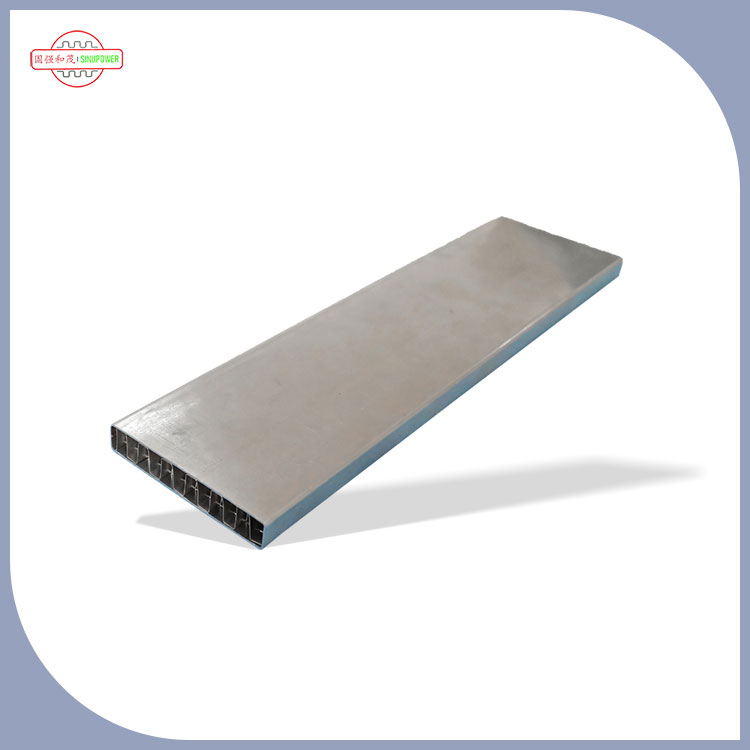

Sıvı Soğutma Plakası Soğuk Plaka Borusu esas olarak yeni enerji araçları alanında akü termal yönetim sistemleri ve motorların ve elektronik kontrol sistemlerinin ısı dağıtımı için aşağıdaki şekilde kullanılır:
1.Pil termal yönetim sistemi
Soğutma aküsü: Yeni enerji araçlarının akü paketi, çalışma sırasında büyük miktarda ısı üretir. Sıvı Soğutma Plakası Soğuk Plaka Borusu, dahili soğutma sıvısı aracılığıyla pil ısısını hızlı bir şekilde emer ve harici ısı dağıtma cihazına aktararak pil çalışma sıcaklığının 15-35 ° C'lik optimum aralıkta sabit kalmasını sağlar. Tesla Model 3/Y, soğutma kanallarını doğrudan plakanın içine entegre eden döküm alüminyum alaşımlı sıvı soğutma plakalarını kullanır. İnce kanal tasarımı sayesinde soğutma sıvısı eşit şekilde dağıtılarak soğutma verimliliği önemli ölçüde artırılır ve yerel sıcaklık artışı riski azaltılır.
Termal kaçmayı önleme: CATL'nin Kirin Bataryası, batarya paketinin ortasına su soğutmalı bir plaka yerleştirir; bu, yalnızca soğutma alanını arttırmakla kalmaz, aynı zamanda bitişik hücreler arasındaki ısı iletimini de azaltır, tek bir hücrenin termal kaçağının neden olduğu zincirleme reaksiyonları önler ve bataryanın güvenliğini artırır.
2.Motorun ve elektronik kontrol sisteminin ısı dağılımı
Motor gövdesinin ısı dağılımı: Motor, yüksek güçte çalışma sırasında büyük miktarda ısı üretir. Alüminyum motor kabuğu, doğal konveksiyon ve sıvı soğutma desteğiyle birlikte spiral şekilli soğuk plaka tüpleri gibi dahili olarak tasarlanmış ısı dağıtma kanalları aracılığıyla ısıyı hızlı bir şekilde harici ısı dağıtma cihazına aktarır. Örneğin, belirli bir elektrikli araç modelinde, geleneksel çözümlerle karşılaştırıldığında motorun çalışma sıcaklığını %15 - %20 oranında azaltan, genel verimliliği ve kullanım ömrünü artıran, döküm alüminyum alaşımlı motor muhafazası kullanılmaktadır.
Elektronik kontrol sisteminin ısı dağıtımı: Elektronik kontrol sistemi sıcaklık dalgalanmalarına karşı duyarlıdır. Sıvı Soğutma Plakası Soğuk Plaka Borusunun iç soğutma kanallarının kesit şekli ve düzeni optimize edilerek ısı yayılım alanı artırılır ve rüzgar direnç katsayısı azaltılır. Örneğin, belirli bir elektronik kontrol ünitesi radyatörü, yüksek yük koşullarında sıcaklık dalgalanmalarını etkili bir şekilde kontrol etmek ve sistemin kararlı çalışmasını sağlamak için basınçlı döküm teknolojisi kullanılarak üretilmektedir.
Güç modülü ısı dağıtımı: Yeni enerji araçlarındaki IGBT, GTO ve diğer güç modülleri için, sıvı soğutmalı plaka tüpleri, çalışma koşulları altında belirtilen maksimum sıcaklığı aşmayacak şekilde sıcaklıklarını kontrol edebilir, güç modülünün güvenli, istikrarlı ve güvenilir çalışmasını sağlar ve ekipmanın servis ömrünü uzatır.
