Makale Özeti

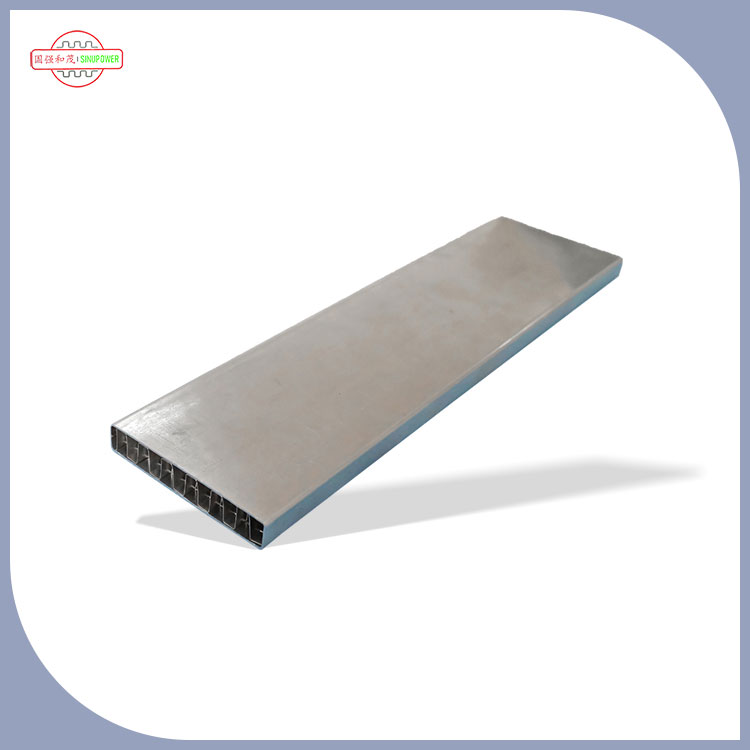

Dikdörtgen BorularBasit bir nedenden dolayı daha modern ısı eşanjörlerinde ve termal sistemlerde karşımıza çıkıyorlar: dar alanlarda güçlü ısı transferi performansı sağlarken mühendislerin hava akışını, basınç düşüşünü ve bobin geometrisini kontrol etmesine yardımcı olabilirler. Bu makale Dikdörtgen Tüplerin nerede anlamlı olduğunu, hangi sorunlu noktaları düzelttiklerini (hangilerini gidermediklerini), bunların nasıl doğru şekilde belirleneceğini ve maliyetli sürprizlerden kaçınmak için hangi kalite kontrollerini talep etmeniz gerektiğini açıklamaktadır. Ayrıca pratik bir karşılaştırma tablosuna, seçim kontrol listelerine ve ekibinizle paylaşabileceğiniz bir SSS bölümüne de sahip olacaksınız.
Isı eşanjörü boruları tedarik ediyorsanız, büyük ihtimalle genel olarak "borular" yüzünden uykunuzu kaçırmıyorsunuz; hangi tüplerin kırılabileceği konusunda uykunuzu kaçırıyorsunuz: performans hedefleri, montaj verimi ve teslimat programları. İşte tekrar tekrar ortaya çıkan acı noktaları:
Dikdörtgen Tüpler bu sorunların her birini sihirli bir şekilde çözmez, ancak doğru iş için seçildiklerinde ve doğru şekilde belirlendiklerinde, aynı anda birçok sorunu azaltabilirler.
Dikdörtgen Borular, akış kanalının geometrisini ve borunun kanatçıklar veya plakalarla arayüzeyini değiştirir. Pratik etkilerini görene kadar kulağa akademik geliyor:
Kısacası: profil, yuvarlak boruların ihtiyacınız olan kompaktlık, montaj uyumu ve termal performans kombinasyonunu sağlayamadığı durumlarda çekebileceğiniz başka bir kol sağlar.
Dikdörtgen Borular, tasarımın kısıtlı olduğu veya hava tarafının gerçek darboğaz olduğu durumlarda özellikle çekicidir. Yaygın kullanım durumları şunları içerir:
İpucu: Tasarım ekibiniz "daha fazla kapasiteye ihtiyacımız var ama bobini büyütemiyoruz" diye kavga etmeye devam ediyorsa, bu genellikle dikdörtgen profillerin konuşmaya girdiği yerdir.
Kararı pratik hale getirelim. Tedarik ve mühendisliğin erken aşamada kullanabileceği bir karşılaştırma tablosunu burada bulabilirsiniz:
| Karar Faktörü | Dikdörtgen Borular | Yuvarlak Borular |
|---|---|---|
| Alan kullanımı | Kompakt düzenlerde genellikle güçlüdür; belirli geometrilerde istiflenmesi kolaydır | Güvenilirdir ancak dar, dikdörtgen zarflarda yer israfına neden olabilir |
| Fin arayüz potansiyeli | Düz kenarlar, kanatçık tasarımıyla eşleştirildiğinde tutarlı temas elde edilmesine yardımcı olabilir | Ortak standartlar; Fin takımları yaygın olarak mevcuttur |
| Montaj hizalaması | Profil dönüşü azaltabilir ve tekrarlanabilir konumlandırmayı geliştirebilir | Fikstürler zorunlu kılmadıkça rotasyon doğası gereği kısıtlanmaz |
| Tedarik zinciri kullanılabilirliği | Uzman üreticilerle en iyisi; Yetenek ve toleransların sağlanması | Geniş kullanılabilirlik; birçok tedarikçi |
| Spesifikasyon hassasiyeti | Daha yüksek: Köşelerde, yarıçaplarda veya duvarlarda küçük değişiklikler daha önemli olabilir | Daha düşük standartlar ve değiştirilebilirlik yaygındır |
| Maliyet öngörülebilirliği | Hacim açısından rekabetçi olabilir; alaşıma, prosese ve toleranslara bağlıdır | Ürün ölçeği nedeniyle genellikle öngörülebilir |
Bir sistem düşük performans gösterdiğinde ekipler genellikle ilk önce "tüp şeklini" suçlar. Gerçekte performans, kontrol edebileceğiniz bir avuç değişkene bağlıdır. Dikdörtgen Boruları değerlendiriyorsanız şunlara odaklanın:
En iyi projeler Dikdörtgen Boruları bir sistemin parçası olarak ele alır: boru + kanatçık + birleştirme yöntemi + çalışma koşulları. Galibiyetlerin geldiği yer burasıdır.
Kaynak bulma sorunlarının çoğu, tüp spesifikasyonunun teklif vermeye "yeterince yakın" olması ancak üretim için yeterince kesin olmaması nedeniyle ortaya çıkar. Yeniden fiyat tekliflerini, gecikmeleri ve uyumsuzluğu önlemek için bu kontrol listesini kullanın:
Tedarik ipucu: mühendislikten "montaj için kritik" bir liste sağlamasını isteyin. Bir tolerans kanatçık yerleştirmeyi, lehimleme boşluklarını veya fikstür uyumunu etkiliyorsa, bu satın alma spesifikasyonuna aittir; dahili çizimlerde yer almaz.
Dikdörtgen Tüpler sıklıkla hassasiyet ve tekrarlanabilirliğin önemli olduğu yerlerde kullanılır. Sizi hat kesintilerinden ve sızıntı arızalarından koruyan kalite kontrolleri şunlardır:
Projenizde yüksek başarısızlık maliyeti varsa (soğutucu akışkanlar, tehlikeli ortamlar, erişilmesi zor kurulumlar), kaliteli belgelere "sahip olunması güzel" bir şey değil, bir gereklilik olarak bakın.
Dikdörtgen Tüpler kağıt üzerinde mükemmel olsa bile, tedarik zinciri sürtünmesi nedeniyle bir proje yine de başarısız olabilir. Riski azaltmanın birkaç pratik yolu:
Tutarlılık mükemmellikten daha önemlidir. Bir partide "mükemmel" olan ve bir sonraki partide biraz farklı olan bir tüp, sürekli olarak iyi tanımlanmış bir tolerans penceresi içinde kalan bir tüpten daha kötüdür.
Isı transferi uygulamaları için Dikdörtgen Borular tedarik ediyorsanız, termal montajlardan anlayan bir üreticiyle çalışmak hayatınızı kolaylaştırır; çünkü üretimde gerçekte neyin yanlış gittiğini bilirler: kanatçık uyumu, lehimleme tutarlılığı, boyutsal sapma, geçiş deformasyonu ve belge boşlukları.
Sinupower Isı Transfer Boruları Changshu Ltd.termal ekipmanlar ve bobin tarzı uygulamalar için tasarlanmış Dikdörtgen Borular da dahil olmak üzere ısı transfer borusu çözümlerine odaklanmaktadır. Uzman bir tedarikçiyle ortaklık kurmanın avantajı sadece "bunu yapabilir misin" değil, aynı zamanda üretim döngüleri boyunca "tutarlı tutabilir misin"; aynı zamanda spesifikasyonlarınızı, denetim beklentilerinizi ve teslimat ritminizi destekler.
Onlara çiziminizi, çalışma koşullarınızı ve montaj kısıtlamalarınızı (özellikle kanatçık yerleştirmeyi ve birleştirmeyi etkileyen toleranslar) getirin. İşlevsel gereksinimler ne kadar net olursa, üretim ekibinizi daha sonra şaşırtmayacak istikrarlı bir boru tasarımına o kadar hızlı yaklaşabilirsiniz.
S: Dikdörtgen Borular her zaman yuvarlak borulardan daha mı verimlidir?
C: Otomatik olarak değil. Performans tasarımın tamamına (hava akışı, kanat geometrisi, iç akış, duvar kalınlığı ve birleştirme kalitesi) bağlıdır. Kompakt düzenlere veya montaj hizalamasında daha iyi kontrole ihtiyaç duyduğunuzda Dikdörtgen Borular güçlü bir seçenek olabilir.
S: Dikdörtgen Borularda yapılan en büyük kaynak seçimi hatası nedir?
C: Belirsiz toleranslar. Genişlik/yükseklik, büküm, köşe detayları veya yüzey durumu tanımlanmamışsa "teklifi karşılayan" ancak montajda başarısız olan tüpler alabilirsiniz.
S: Dikdörtgen Borular basınç düşüşünü arttırır mı?
C: İç geometriye ve akış koşullarına bağlı olarak bunu yapabilirler. Doğru tasarım, basınç düşüşünü ve ısı transferini dengeleyebilir ancak yalnızca şekle dayalı tahminde bulunmak yerine sistem hedeflerini (fan gücü veya pompa gücü) değerlendirmelisiniz.
S: Tedarikçiye lehimleme veya birleştirme sorunlarından kaçınması için ne söylemeliyim?
C: Birleştirme yöntemini (lehimleme, kaynak, mekanik genişletme vb.), gerekli yüzey temizliğini ve boşluk kontrolünü etkileyen kritik boyutları paylaşın. Güvenilirliği birleştirmek genellikle temizliğe ve tutarlılığa ekiplerin beklediğinden daha duyarlıdır.
S: Uygulamamın Dikdörtgen Borulara uygun olup olmadığını nasıl bileceğim?
C: Alanınız kısıtlıysa, kanatçık teması tutarlılığı konusunda zorlanıyorsanız veya montaj değişkenliğini azaltmaya çalışıyorsanız, Dikdörtgen Borular değerlendirmeye değerdir. Bir sonraki en iyi adım, gerçek bobin geometrinizi kullanarak prototipleri veya simülasyon sonuçlarını karşılaştırmaktır.
Yeni bir ısı eşanjörü tasarımı için Dikdörtgen Boruları değerlendiriyorsanız veya düşük performans gösteren mevcut bir bobini onarmaya çalışıyorsanız, "yeterince yakın" özellikler üzerine kumar oynamayın. Boyutlarınızı, toleranslarınızı, çalışma koşullarınızı ve birleştirme yönteminizi masaya getirin ve üretim hattınızın tutarlı bir şekilde çalıştırabileceği bir boru tasarımı üzerinde hizalayın.
Daha hızlı, daha temiz bir fiyat teklifi süreci ve deneme sürümlerinde daha az sürpriz mi istiyorsunuz?bize Ulaşınçiziminizi ve uygulama ayrıntılarınızı paylaşın; gelecekteki benliğiniz (ve üretim ekibiniz) size teşekkür edecektir.
