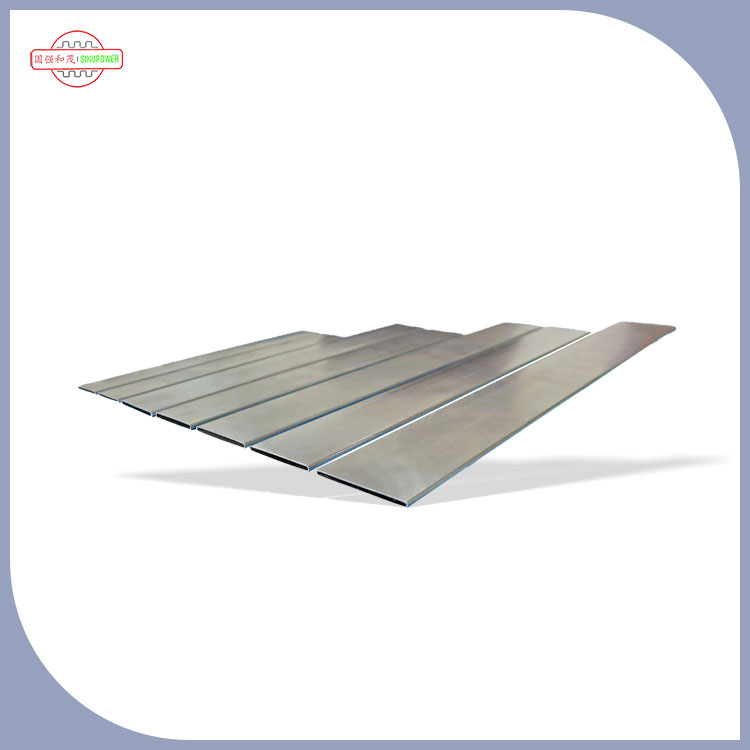

Sinupower Isı Transfer Boruları Changshu Ltd.çalışıyorRadyatörler için Kum Saati TüpleriGeometrinin bir tüp ağı içinde ısı ve akışkanın nasıl etkileşime girdiğini doğrudan yeniden şekillendirdiği kompakt ısı değişim sistemlerinde akış stabilitesi ve termal davranışla ilgili olarak.
Son yıllarda, termal sistemlerde tüp geometrisi hakkındaki tartışma, basit şekil seçiminin ötesine geçerek fizik odaklı performansa ilişkin daha derin sorulara doğru ilerledi. Bu geometriler arasında kum saati profili, basit görünmesi nedeniyle dikkat çekmiştir ancak aynı anda birden fazla etkileşimli değişkeni (akış hızı, basınç dağılımı, türbülans modelleri ve yüzey maruziyeti) değiştirmektedir. Boru, pasif bir kanal görevi görmek yerine, ısı değişim mekanizmasının aktif bir parçası haline gelir.
Kum Saati Tüplerinin belirleyici özelliği daraltılmış orta bölümüdür. Bu "bel" sadece yapısal bir varyasyon değil; sıvının temel düzeyde nasıl davrandığını değiştirir.
Akışkan daha geniş giriş bölümüne girdiğinde biraz yavaşlar, ardından dar orta bölgeden geçerken hızlanır ve çıkışta tekrar genişler. Bu sürekli hızlanma ve yavaşlama döngüsü, düz silindirik tüplerden çok farklı bir dinamik akış profili oluşturur.
Pratik açıdan bakıldığında, bu şekil, karışımı iyileştirmeye yetecek kadar, ancak yıkıcı türbülans kayıplarına neden olacak kadar değil, kontrollü istikrarsızlık sağlar.
Hız ve basınç arasındaki ilişki, bu geometrinin neden etkili olduğunu anlamak açısından merkezi bir öneme sahiptir. Sıvı daha dar bölüme doğru ilerledikçe:
- Hız artar
- Statik basınç azalır
- Yerel kinetik enerji yükselir
Sıvı daralmadan çıktığında bunun tersi gerçekleşir. Bu tekrarlanan basınç döngüsü, tipik olarak borunun iç duvarlarına yapışan termal sınır katmanlarının parçalanmasına yardımcı olur.
Bir diğer ince etki ise sıvının iç yüzeyle "temas" şeklinin değişmesidir. Tek biçimli tüplerde akışkan katmanları katmanlaşarak çekirdek akışı ile duvar arasındaki etkileşimi sınırlayabilir. Kum saati şekli bu katmanlamayı bozarak temas sıklığını artırır ve ısı transfer tutarlılığını geliştirir.
Radyatörler için Kum Saati Tüplerinin fiziği, ileri matematiksel modelleme gerektirmeden basitleştirilmiş akışkanlar dinamiği ilkeleri kullanılarak açıklanabilir.
Süreklilik ilkesi sıkıştırılamaz akış için şunları belirtir:
Kesit alanı × hız = sabit
Tüp merkezde daraldığında, akış hızını korumak için sıvının hızlanması gerekir. Bu ivme yalnızca sayısal bir değişiklik değildir; enerjinin akış alanı boyunca nasıl dağıtıldığını da değiştirir.
Bernoulli ilkesi enerji değişimini açıklamaya yardımcı olur:
- Daha geniş bölümlerde: daha yüksek basınç, daha düşük hız
- Dar belde: daha düşük basınç, daha yüksek hız
Bu alternatif enerji durumu, ısının akışkan katmanları arasında nasıl taşındığını sürekli olarak yeniden şekillendirdiği için termal alışverişin iyileştirilmesine yardımcı olur.
Akış makroskobik olarak düzgün görünse de geniş ve dar kesitler arasındaki geçiş bölgelerinde küçük çaplı bozulmalar oluşur. Bu mikro girdaplar:
- Durgun termal bölgeleri azaltın
- Karıştırma verimliliğini artırın
- Sınır katmanlarını daha sık yenileyin
Sonuç, harici mekanik çalkalama gerektirmeden daha aktif bir termal arayüzdür.
Isı değişim sistemlerinde verimlilik genellikle yalnızca malzemenin iletkenliği ile değil, ısının akışkandan yüzeye ve daha sonra çevredeki ortama ne kadar etkili bir şekilde hareket edebildiği ile sınırlıdır.
geometrisiRadyatörler için Kum Saati Tüpleridoğrudan bu sınırlamaya değinir.
| Özellik | Düz Boru Davranışı | Kum Saati Tüpü Davranışı |
| Akış düzeni | Düzgün, laminer baskın | Alternatif hızlanma bölgeleri |
| Sınır katmanı | Kararlı ve daha kalın | Sık sık kesintiye uğruyor |
| Isı değişimi tutarlılığı | Ilıman | Uzunluk boyunca daha düzgün |
| Basınç davranışı | Kararlı düşüş | Döngüsel değişim |
| Karıştırma etkisi | Sınırlı | Geliştirilmiş mikro karıştırma |
Bu tablo, avantajın tek bir faktör değil, etkileşimli birden fazla fiziksel değişikliğin birleşimi olduğunu göstermektedir.
Pratik termal sistemlerde bu, özellikle ısı girişinin sabit olmadığı ortamlarda, değişken yük koşulları altında daha kararlı sıcaklık kontrolüne yol açar.
Genellikle malzeme seçiminin termal performansa hakim olduğu varsayılır. Ancak geometri de aynı derecede etkili olabilir.
Birçok termal sistemdeki önemli bir sınırlama, sıvının yavaş hareket ettiği, tüp duvarının yakınında yer alan ince bir bölge olan sınır tabakasıdır. Bu katman termal bariyer görevi görür.
Belin daralması periyodik olarak bu tabakayı dengesizleştirir. Akışkan dar bölgede hızlandıkça kesme kuvvetleri artar, sınır tabakası incelir ve ısı transfer oranları artar.
Daralmayı geçtikten sonra akış tekrar genişler. Bu genişleme, duvarın yakınındaki sıvıya "yeniden enerji veren" lokalize akış ayrımı ve yeniden bağlanma yaratır. Tekrarlanan döngü genel termal tutarlılığı artırır.
Sinupower Isı Transfer Tüpleri Changshu Ltd., sistem gereksinimlerine bağlı olarak alüminyum alaşımları, bakır ve kompozit metal yapılar gibi farklı malzemeler uygulamaktadır.
Malzeme seçimi şunları etkiler:
- Isı iletkenliği
- Basınç döngüsü altında yapısal stabilite
- Geçiş bölgelerinde deformasyona karşı direnç
Radyatörlere yönelik Kum Saati Tüplerinde, daraltılmış bölge, hız değişimlerinden dolayı biraz daha yüksek mekanik gerilime maruz kalır. Bu nedenle beldeki yapısal esneklik kritik bir tasarım faktörüdür.
Fiziksel farklılıkları daha iyi anlamak için akış davranışı modellerini karşılaştırmak yardımcı olur:
Düz tüp akışı:
- Tahmin edilebilir hız profili
- Minimum rahatsızlık
- Kararlı ancak daha az etkileşimli termal değişim
Kum saati tüpü akışı:
- Tekrarlanan hızlanma ve yavaşlama
- Geometrik geçişlerde aktif karıştırma
- Geliştirilmiş duvar etkileşimi
- Daha dinamik termal profil
Bu, evrensel olarak bir yapının diğerinin yerini aldığı anlamına gelmez, ancak bazı termal sistemlerin neden daha karmaşık iç geometrilerden yararlandığını açıklar.
Kum saati şeklindeki tüpler, hem alan verimliliğinin hem de termal duyarlılığın önemli olduğu sistemlerde giderek daha fazla tercih edilmektedir.
Tipik uygulama ortamları şunları içerir:
- Otomotiv termal düzenleme üniteleri
- Endüstriyel soğutma döngüleri
- Kompakt klima ısı eşanjörleri
- Enerji sistemi soğutma aksamları
- Bina iklim kontrol sistemleri
Her durumda amaç sadece ısının uzaklaştırılması değil, aynı zamanda değişen yükler altında stabil termal dengelemedir.
Boru mühendisliğinin daha az görünen yönlerinden biri, küçük geometrik değişikliklerin sistem düzeyindeki kararlılığı nasıl etkilediğidir.
Hatta küçük ayarlamalar bile:
- Bel derinliği
- Geçiş eğriliği
- Daraltılmış bölgenin uzunluğu
laminer akış ile kontrollü türbülans arasındaki dengeyi değiştirebilir. Bu, tasarım optimizasyonunun statik olmaktan ziyade sıklıkla yinelemeli olduğu anlamına gelir.
Sinupower Isı Transfer Boruları Changshu Ltd.'deki mühendislik ekibi, akış davranışını farklı operasyonel taleplerle uyumlu hale getirmek için birçok yapısal varyasyonu araştırdı.
Kompakt termal sistemlere artan ilgi, mühendisleri geleneksel düz kanal tasarımlarını yeniden düşünmeye itti. Basitçe yüzey alanını veya akış hızını artırmak yerine, modern yaklaşımlar akış davranışının kendisini şekillendirmeye odaklanır.
Kum saati yapısı bu değişimi temsil ediyor: akışkan hareketini pasif olarak sınırlamak yerine aktif olarak etkilemek için geometriyi kullanıyor.
Bu yaklaşım, verimliliğin kaba kuvvet ölçeklendirmesi yerine etkileşim tasarımı yoluyla elde edildiği termal mühendislikteki daha geniş eğilimlerle uyumludur.
Boru geometrisindeki bel daralmasının ardındaki fizik, küçük yapısal değişikliklerin akış davranışını, ısı transferi tutarlılığını ve sistem stabilitesini önemli ölçüde etkileyebileceğini göstermektedir. Basınç çevrimi, sınır tabakası bozulması ve kontrollü mikro karıştırmayı birleştirerek,Radyatörler için Kum Saati TüpleriKompakt sistemlerdeki termal yönetim zorluklarına farklı bir yaklaşım sağlar.
Bu bağlamda, Sinupower Isı Transfer Tüpleri Changshu Ltd., hassas ısı değişim çözümlerinin devam eden gelişiminde dikkate değer bir rol oynayan Kum Saati Tüpleri ile, rafine edilmiş boru yapılarının farklı mühendislik ortamlarında gelişen termal gereksinimleri nasıl destekleyebileceğini keşfetmeye devam ediyor.
